點(diǎn)擊量：
分享影響織物內(nèi)在質(zhì)量的因素有色牢度、強(qiáng)力、抗起毛起球性能、有害物質(zhì)含量等等，其中織物漲破強(qiáng)力等是直接影響產(chǎn)品服用性能的重要指標(biāo)之一?？椢镌谝淮怪笨椢锲矫娴呢?fù)荷作用下鼓起、擴(kuò)張進(jìn)而破裂的現(xiàn)象稱為脹破，抵抗這種破壞的能力稱為織物的脹破強(qiáng)力或脹破強(qiáng)度，它是織物的一個(gè)重要力學(xué)指標(biāo)。
由于織物在穿著時(shí)所受的力來自不同方向，而脹破強(qiáng)度給出了織物多向強(qiáng)伸度的特征信息，提供了織物在穿著過程中肘部、膝部等部位的受力程度。因而，我國(guó)國(guó)家標(biāo)準(zhǔn)GB/T 7742對(duì)織物的脹破性能測(cè)試方法進(jìn)行了規(guī)定，同時(shí)行業(yè)標(biāo)準(zhǔn)如毛針織行業(yè)標(biāo)準(zhǔn)也將脹破強(qiáng)度列為毛針織品的質(zhì)量考核指標(biāo)。
而織物脹破強(qiáng)度(液壓法)的原理便是將試樣夾持在可延伸的膜片上，在膜片下面施加液體壓力，使膜片試樣膨脹.以恒定速度増加液體體積，直到試樣破裂，測(cè)得脹破強(qiáng)力和脹破擴(kuò)張度。采用不同的標(biāo)準(zhǔn)，技術(shù)條件上稍微有些不同。在采用液壓法測(cè)試時(shí)，GB/T 7742.1和ISO 13938.1規(guī)定，測(cè)試面積可建議為50mm2，加壓速率恒定在100-12500px3/min之間，或者通過預(yù)實(shí)驗(yàn)，采用保證織物在20s左右被脹破的加壓速率。
測(cè)試意義
拉伸強(qiáng)度對(duì)某些織物(如針織物和花邊)不太適宜，但可用脹破強(qiáng)度來代替?？椢锲茡p時(shí)往往同時(shí)受到經(jīng)向、緯向、斜向等方面的壓力，特別是某些針織品(如緯編織物)具有直向延伸、橫向收縮的特征，直向和橫向相互影響較大，如采用拉伸強(qiáng)度試驗(yàn)，必須對(duì)經(jīng)向、緯向和斜向分別測(cè)試，而破裂強(qiáng)度則可以對(duì)織物強(qiáng)度作一次性評(píng)價(jià)。
脹破機(jī)理
機(jī)織物:在非經(jīng)緯紗方向的織物變形，是由經(jīng)緯兩組紗線相互剪切產(chǎn)生，其伸長(zhǎng)變形較經(jīng)緯方向要大，在頂力作用下，首先在變形能力較小的方向和強(qiáng)度最薄弱處的紗線斷裂，接著沿著經(jīng)向或緯向相對(duì)撕裂，因而裂口一般成直線形。如果織物的經(jīng)緯向變形能力相近，頂破時(shí)經(jīng)緯紗接近同時(shí)斷裂，裂口常為L或者T 字形，說明經(jīng)緯紗同時(shí)發(fā)揮最大作用，頂破強(qiáng)力較直線形的裂口情況要高。針織物:各線圈勾結(jié)連成一片，共同承受伸長(zhǎng)變形，直至織物撕裂。
非織造布:主要是纖維的斷裂和纖維網(wǎng)的松散化，頂破口是一個(gè)隆起的松散纖維包，脹破是纖維網(wǎng)扯松開裂狀。
我司推出的這款織物脹破強(qiáng)度儀(液壓法)（型號(hào)YG032G）受到了各大生產(chǎn)廠商、實(shí)驗(yàn)室、檢測(cè)機(jī)構(gòu)的一致好評(píng)。通過更換試驗(yàn)面積，可以適應(yīng)不同標(biāo)準(zhǔn)的要求，便于多種不同型號(hào)不同規(guī)格的產(chǎn)品進(jìn)行測(cè)試。大屏幕采用觸摸彩屏控制，中（英）文菜單操作（兩種語言可選），微機(jī)程序自動(dòng)控制脹破，更加靈活。配伺服驅(qū)動(dòng)器及電機(jī)，反饋調(diào)節(jié)精確控制，真實(shí)反映試樣脹破性能。測(cè)試結(jié)果表達(dá)非常豐富，包括脹破強(qiáng)度、脹破強(qiáng)力、膜片壓力、脹破高度、脹破時(shí)間等，可以極大的方便質(zhì)量控制人員全面了解試樣脹破性能。

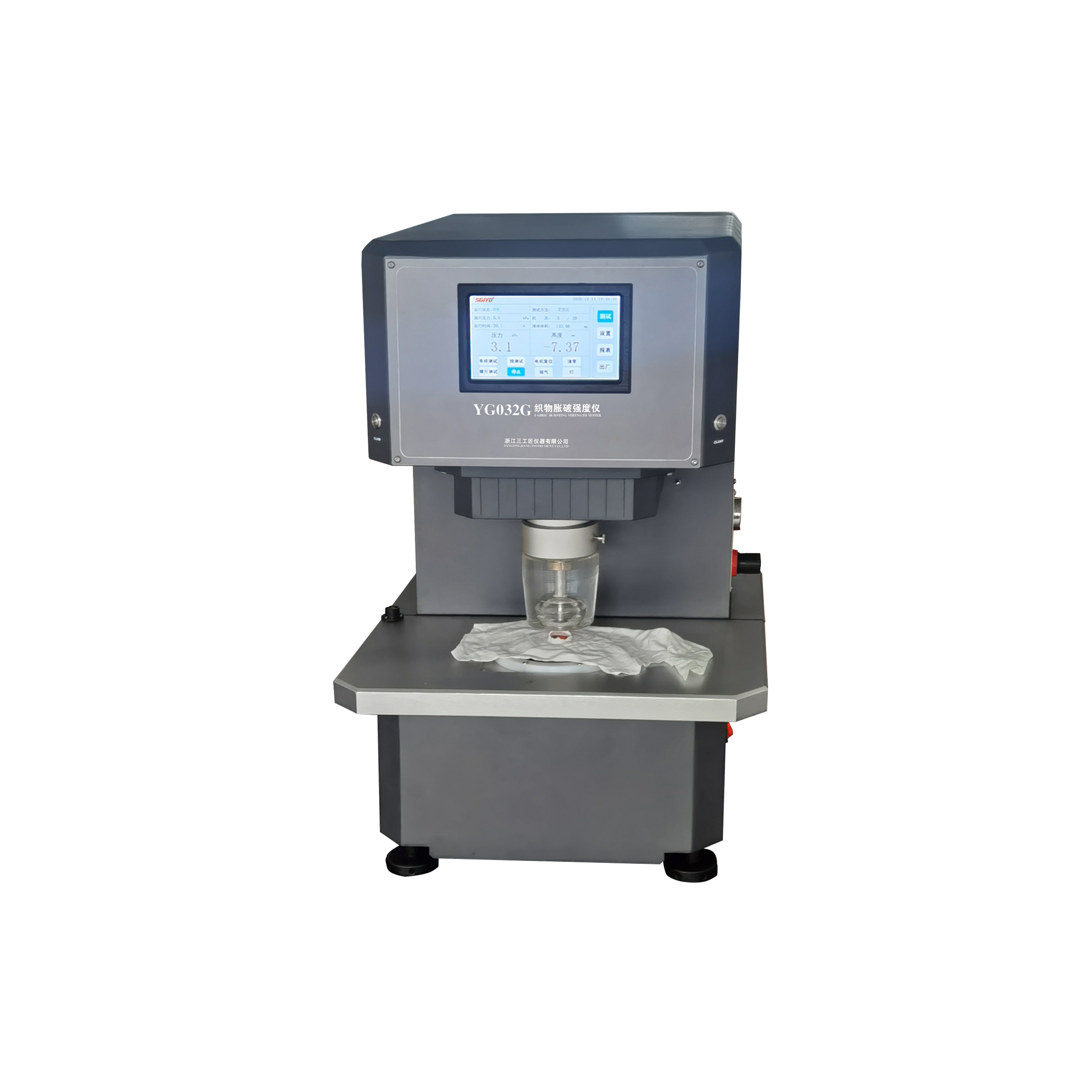

YG032G織物脹破強(qiáng)度(液壓法)
 |
儀器用途：
本產(chǎn)品適用于針織物、無紡布、皮革、土工合成材料等脹破強(qiáng)度（壓強(qiáng)）和擴(kuò)張度的測(cè)試。
符合標(biāo)準(zhǔn)：
GB/T7742.1-2005、FZ/T60019、FZ/T01030、ISO 13938.1、ASTM D 3786、JIS L1018.6.17。
產(chǎn)品特點(diǎn)：
1、 采用大屏幕觸摸彩屏控制，中（英）文菜單操作（兩種語言可選），微機(jī)程序自動(dòng)控制脹破。
2、試樣夾持面為特別齒形夾面，夾持力可調(diào)；氣動(dòng)夾持,試樣夾緊力與脹破力在同一軸線上；能全方位適用于各種材料的夾持。
3、試驗(yàn)面積可更換，適應(yīng)不同標(biāo)準(zhǔn)的要求。
4、配伺服驅(qū)動(dòng)器及電機(jī)，液壓油體積速率：8ml/min～500ml/min±10% （可調(diào)節(jié)）反饋調(diào)節(jié)精確控制，確保試樣在20±5S的時(shí)間內(nèi)破裂。真實(shí)反映試樣脹破性能。
5、測(cè)試結(jié)果表達(dá)豐富如：脹破強(qiáng)度、脹破強(qiáng)力、膜片壓力、脹破高度、脹破時(shí)間；方便質(zhì)量控制人員全面了解試樣脹破性能。
6、增加定壓、定高等輔助測(cè)試方法。
7、配打印機(jī)接口，聯(lián)機(jī)接口。
8、配激光測(cè)距系統(tǒng)，脹破高度測(cè)量精確，無干擾。
