由于新能源電動車行業的快速發展,鋰電池作為新能源汽車的關鍵電力能源移動存儲設備,隔膜在這其中起著至關重要的作用。鋰電池隔膜能夠安全隔離正極負極,避免斷路和電解液的混合,提升鋰離子電池安全性和可靠性。它的透氣性能會直接影響到電池的性能。因此,對隔膜透氣度的測試特別有利于鯉離子電池的設計和制造。
王研氏透氣儀是一種用于測量材料透氣性能的儀器,其原理基于法國物理學家享利·皮特里發明的皮特里管原理。在王研氏透氣儀中,試樣被放置在試樣架上,并通過試樣夾緊裝置夾緊以保證試樣與儀器之間的密封性。然后,在水箱中注入一定量的水,并調整水位高度使其穩定在一定位置。此時,在試樣上下兩側分別形成了不同的水壓力,從而產生了一個壓差。這個壓差可以通過壓差計來測量。
具體來說,在王研氏透氣儀中,將一根U形玻璃管連接到試樣架上方,并將其兩端分別連接到上下兩側的水箱中。當水流經過試樣時,由于試樣本身的透氣性能,水流會受到一定的阻力,從而形成一個壓差。這個壓差會使得上下兩側的水位高度發生變化。根據皮特里管原理,我們可以通過測量U形玻璃管中液面高度差來計算出試樣透氣性能
王研式法電池隔膜透氣度測試儀,全自動檢測,是一款高精度的檢測儀器。透氣儀有2個獨立的測試腔,單獨檢測相同或者不同的樣品,不影響結果的準確性。氣動夾緊試樣,提前設置好溫度、濕度和要檢測的各項參數,電子智能控制,自動檢測完成試驗。
鋰電池不光對電動汽車行業有著非常重要的作用,而且在移動設備、儲能系統、電子消費品等多個領域,有著非常重要的作用。電池隔膜能夠為手機、平板等設備提供電池的安全性,也能為平衡能源提供重要的保障。隔膜的透氣性、面密度、吸堿百分比等參數都是相互關聯的。假如隔膜透氣性很大,則隔膜的面密度就會有所降低,這會對電池的性能產生肯定的影響。但是假如其它各項參數均達到抱負的范圍內,而隔膜的透氣性卻不好,一樣會影響電池的性能,因此對隔膜的透氣性進行檢測是很有必要的。王研式法電池隔膜透氣度測試儀能夠在一定程度上,提升的電池隔膜的耐久性能和安全系數,對生產企業提供更加可靠的保證。

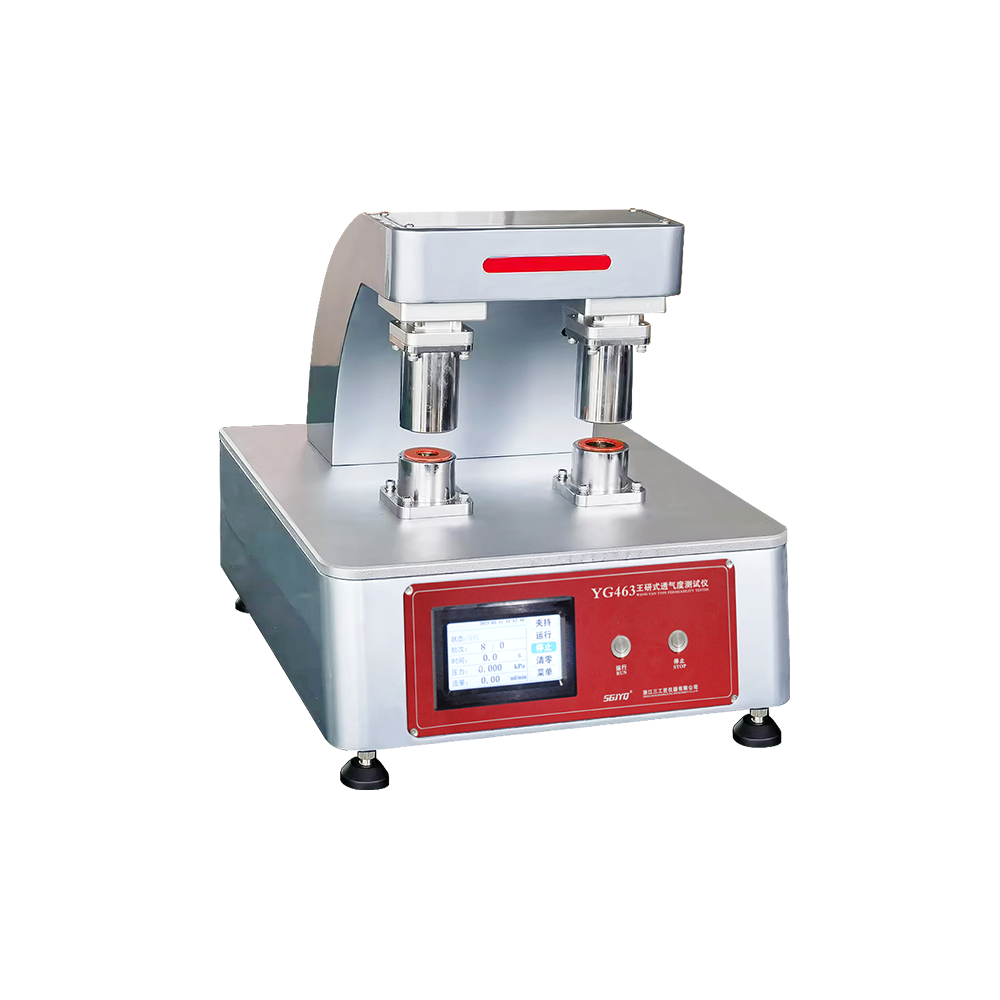

YG463王研式透氣度測試儀

儀器用途:
適用于鋰離子電池隔膜透氣度的測定。
測量原理:
一定壓力的空氣通過氣嘴,在穿透試驗片時,試驗片產生對空氣穿透的阻抗決定了氣嘴與試驗片之間的氣壓。測定這個氣壓值并據此理論上計算出隔離秒數相當的透氣度數值。
產品特點:
1、采用高精度壓力變送器采集測試壓力,實時反饋測試壓力,響應靈敏;
2、整機配有大容量緩沖缸,避免試樣泄氣造成壓力的波動;
3、雙工位設計,可滿足不同幅寬試樣的測試;
4、采用穩定性能更高的熱流式質量流量計,監測試樣漏氣氣流;
5、試樣安裝方式符合人體工程學,安裝簡便;
6、試樣雙夾持面采用40Cr特種鋼材經淬火處理后再研磨,再配合密封裝置,確保試樣貼合嚴密不漏氣;
7、試樣夾持方式采用氣動方式夾持;
8、全面屏顯示,中、英文界面,菜單式操作模式;
9、配打印機接口,連上打印機可直接打印數據報告;
10、設備配有聯機軟件,可通過PC串口進行數據傳輸,測試數據可自動、立刻傳輸至PC端在專用軟件中顯示,并可導出CSV(Excel)格式(可進行二次開發利用,包括上傳MES);
11、儀器校準:儀器自帶標準器,方便進行日常校準;
